1.5 - 3.5 吨电动叉车 - NS 系列

1.5 - 3.5 吨电动叉车 - NS 系列

NS 系列性能强悍、持久耐用,可与 7 系列相媲美,每份投入都物超所值! 稳健变速驱动桥、油冷盘式制动器 (ODB)、高品质交流控制器及出色的全方位可视性,效率之选,助力业务飞跃新高度。

规格

比较

关键规格

额定载荷
1500 kg
1750 kg
2000 kg
2500 kg
3000 kg
3500 kg
载荷中心距
500 mm
500 mm
500 mm
500 mm
500 mm
500 mm
行驶速度(空载)
15 km/h
15 km/h
15 km/h
15 km/h
15 km/h
15 km/h

关键规格

额定载荷
1500 kg
1750 kg
2000 kg
2500 kg
3000 kg
3500 kg
载荷中心距
500 mm
500 mm
500 mm
500 mm
500 mm
500 mm
行驶速度(空载)
15 km/h
15 km/h
15 km/h
15 km/h
15 km/h
15 km/h

特征

动力形式:电动(电池或市电)、柴油、汽油、燃气、手动
电动
电子
电动
电动
电动
电动
操作形式:手动式、步行式、站驾式、乘驾式、分拣式
乘驾式
乘驾式
乘驾式
乘驾式
乘驾式
乘驾式
额定载荷
1500 kg
1750 kg
2000 kg
2500 kg
3000 kg
3500 kg
载荷中心距
500 mm
500 mm
500 mm
500 mm
500 mm
500 mm
前悬距(驱动桥中心至货叉表面)
391 mm
391 mm
457 mm
457 mm
457 mm
462 mm
轴距
1360 mm
1360 mm
1560 mm
1560 mm
1710 mm
1710 mm

重量

自重(含电池最小重量)
3020 kg
3300 kg
3810 kg
4150 kg
4746 kg
5230 kg
桥荷满载(前 / 后)
4035/485 kg
4535/515 kg
5190/620 kg
5979/671 kg
6885/861 kg
7760/970 kg
桥荷空载(前 / 后)
1495/1525 kg
1560/1740 kg
1658/2152 kg
1830/2320 kg
2206/2540 kg
2288/2942 kg

车轮和轮胎

轮胎:充气 (P) / 超弹性 (SE) / 软胎 (C)
SE
SE
P / SE
P / SE
P / SE
SE
前轮胎规格
6.5-10-10
6.5-10-10
23X9-10
23X9-10
23x10-12
23x10-12
后轮胎规格
5.00-8-10
5.00-8-10
18x7-8
18x7-8
18x7-8
18x7-8
车轮数(前 / 后)(x = 从动轮)
2x/2
2x/2
2x/2
2x/2
2x/2
2x/2
轮距(前部)
970 mm
970 mm
1019 mm
1019 mm
1014 mm
1014 mm
轮距(后部)
920 mm
920 mm
995 mm
995 mm
995 mm
995 mm

基本尺寸

门架倾斜角度(前倾 / 后倾)
6/10 °
6/10 °
6/10 °
6/10 °
6/10 °
6/10 °
门架回落高度
1997 mm
1997 mm
2045 mm
2045 mm
2045 mm
2045 mm
自由起升高度
125 mm
125 mm
150 mm
150 mm
150 mm
150 mm
最大起升高度(带标准两级门架)
3000 mm
3000 mm
3000 mm
3000 mm
3000 mm
3000 mm
门架最大起升高度
3981 mm
3981 mm
4247 mm
4247 mm
4247 mm
4252 mm
护顶架高度
2100 mm
2100 mm
2180 mm
2180 mm
2180 mm
2180 mm
座椅高度
1060 mm
1060 mm
1183 mm
1183 mm
1183 mm
1183 mm
牵引杆连接器高度
290 mm
290 mm
360 mm
360 mm
360 mm
360 mm
总长
3122 mm
3122 mm
3360 mm
3400 mm
3570 mm
3600 mm
整车至货叉前表面的长度
2052 mm
2052 mm
2310 mm
2350 mm
2520 mm
2550 mm
总宽
1150 mm
1150 mm
1244 mm
1244 mm
1244 mm
1244 mm
货叉尺寸
35/100/1070 mm
35/100/1070 mm
45/100/1050 mm
45/100/1050 mm
45/122/1050 mm
50/122/1050 mm
货叉架(ISO 标准);A 类 / B 类
II A
II A
II
II
III
III
整车宽度
1040 mm
1040 mm
1102 mm
1102 mm
1116 mm
1116 mm
货叉间距(最小 / 最大)
200/1040 mm
200/1040 mm
250/1032 mm
250/1032 mm
272/1104 mm
272/1104 mm
离地间隙(门架满载下落)
100 mm
100 mm
140 mm
140 mm
140 mm
140 mm
离地间隙(轴距中心)
105 mm
105 mm
125 mm
125 mm
125 mm
125 mm
最小直角堆垛通道宽度(托盘1000x1200宽度)
3481 mm
3481 mm
3697 mm
3717 mm
3957 mm
3962 mm
最小直角堆垛通道宽度(托盘800x1200长度)
3681 mm
3681 mm
3897 mm
3917 mm
4157 mm
4162 mm
最小转弯半径
1890 mm
1890 mm
2040 mm
2060 mm
2300 mm
2300 mm
内圈转弯半径
-
-
650 mm
650 mm
677 mm
677 mm

性能表现

行驶速度(满载 / 空载)
13/15 km/h
13/15 km/h
14/15 km/h
14/15 km/h
14/15 km/h
14/15 km/h
起升速度(满载 / 空载)
380/440 m/s
350/440 m/s
320/450 m/s
300/450 m/s
280/400 m/s
250/400 m/s
下降速度(满载 / 空载)
450/500 m/s
460/500 m/s
500/460 m/s
500/460 m/s
380/365 m/s
380/365 m/s
最大牵引力(满载 / 空载)
12000/13000 N
13000/14000 N
10910/10500 N
10910/10700 N
14460/13560 N
14460/13860 N
最大爬坡能力(满载 / 空载)
13/15 %
13/15 %
15/27 %
15/25 %
15/27 %
15/25 %
行车制动器
脚控 / 液压
脚控 / 液压
机械(制动蹄)/ 电动
机械(制动蹄)/ 电动
机械(制动蹄)/ 电动
机械(制动蹄)/ 电动
驻车制动器
自动 / 电磁
自动 / 电磁
机械 / EPB(电磁自动驻车)
机械 / EPB(电磁自动驻车)
机械 / EPB(电磁自动驻车)
机械 / EPB(电磁自动驻车)

电动

行驶马达 (S2-60') AC
8 kW
8 kW
11/9 kW
11/9 kW
16.6/12 kW
16.6/12 kW
液压马达 (S3-15%) AC
11 kW
11 kW
12/14 kW
12/14 kW
13.5/16 kW
13.5/16 kW
电池型式
铅酸
铅酸
铅酸
铅酸
铅酸
铅酸
电池电压 / 标称容量
48/400 V/Ah
48/400 V/Ah
48/600 V/Ah
48/600 V/Ah
80/420 V/Ah
80/480 V/Ah
电池重量
660 kg
660 kg
1000 kg
1000 kg
1582 kg
1582 kg
电池舱(长 x 宽 x 高)
398/980/760 mm
398/980/760 mm
570x1028x755 mm
570x1028x755 mm
710x1028x745 mm
710x1028x745 mm

其他

驱动控制单元形式
交流逆变器
交流逆变器
AC
AC
AC
AC
工作压力(系统)
175 bar
175 bar
200 bar
200 bar
200 bar
200 bar
工作压力(属具)
155 bar
155 bar
200 bar
200 bar
200 bar
200 bar
驾驶员耳侧声压级(基于 EN 12 053)
73 dB(A)
73 dB(A)
68 dB(A)
68 dB(A)
68 dB(A)
68 dB(A)

功能特性

类似设备

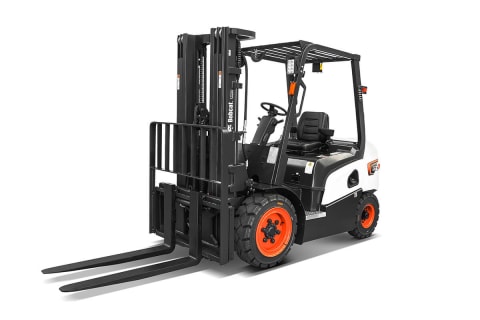

  • 柴油叉车 柴油叉车

    柴油叉车

    体验山猫柴油叉车的强劲动力和精准操控性。山猫专为高性能打造,面对挑战,轻松驾驭。

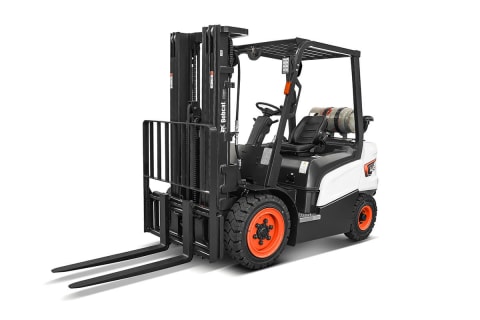

  • LPG 叉车 LPG 叉车

    LPG 叉车

    体验山猫 LPG 叉车的坚固性和强劲动力。山猫无惧任何挑战,轻松应对恶劣环境与严苛作业。

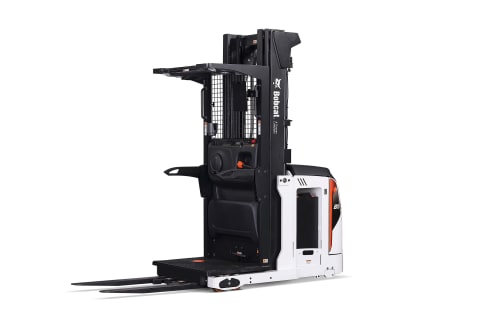

  • 仓储设备 仓储设备
