站驾式叉车

站驾式叉车

9 系列站驾式电动叉车具有低踏板设计,上下车更舒适安全。具有卓越转弯半径和 18 英寸驱动轮胎,仓库、狭窄空间和不平坦道路作业神器。

规格

比较

关键规格

额定载荷
1360 kg
1360 kg
1580 kg
1580 kg
1810 kg
行驶速度(空载)
12 km/h
12 km/h
12 km/h
12 km/h
12 km/h
额定起重量时最大起升高度
4825 mm
4825 mm
4825 mm
4825 mm
4825 mm

关键规格

额定载荷
1360 kg
1360 kg
1580 kg
1580 kg
1810 kg
行驶速度(空载)
12 km/h
12 km/h
12 km/h
12 km/h
12 km/h
额定起重量时最大起升高度
4825 mm
4825 mm
4825 mm
4825 mm
4825 mm

特征

电池舱尺寸
419 mm
462 mm
462 mm
521 mm
521 mm
动力形式:电动(电池或市电)、柴油、汽油、燃气、手动
电动
电动
电动
电动
电动
操作形式:手动式、步行式、站驾式、乘驾式、分拣式
站驾式
站驾式
站驾式
站驾式
站驾式
额定载荷
1360 kg
1360 kg
1580 kg
1580 kg
1810 kg
载荷中心距
610 mm
610 mm
610 mm
610 mm
610 mm
前悬距(驱动桥中心至货叉表面)
320 mm
320 mm
320 mm
320 mm
320 mm
轴距
1115 mm
1160 mm
1160 mm
1220 mm
1220 mm

重量

自重(含电池最小重量)
3910 kg
3725 kg
4055 kg
4080 kg
4230 kg
桥荷满载(前 / 后)
4570/700 kg
4560/525 kg
4990/645 kg
4990/670 kg
5425/615 kg
桥荷空载(前 / 后)
2070/1840 kg
2105/1620 kg
2125/1930 kg
2185/1895 kg
2210/2020 kg

车轮和轮胎

轮胎:充气 (P) / 超弹性 (SE) / 软胎 (C)
C
C
C
C
C
前轮胎规格
18X7X12 1/8
18X7X12 1/8
18X7X12 1/8
18X7X12 1/8
18X7X12 1/8
后轮胎规格
10X5X6.5
10X5X6.5
10X5X6.5
10X5X6.5
10X5X6.5
车轮数(前 / 后)(x = 从动轮)
2x/2(双)
2x/2(双)
2x/2(双)
2x/2(双)
2x/2(双)
轮距(前部)
892.5 mm
892.5 mm
892.5 mm
892.5 mm
892.5 mm
轮距(后部)
170 mm
170 mm
170 mm
170 mm
170 mm

基本尺寸

门架倾斜角度(前倾 / 后倾)
5/5 °
5/5 °
5/5 °
5/5 °
5/5 °
门架回落高度
2125 mm
2125 mm
2125 mm
2125 mm
2125 mm
自由起升高度
925 mm
925 mm
925 mm
925 mm
925 mm
最大起升高度(带 FFT 三级门架)
4825 mm
4825 mm
4825 mm
4825 mm
4825 mm
门架最大起升高度
6060 mm
6060 mm
6060 mm
6060 mm
6065 mm
护顶架高度
2235 mm
2235 mm
2235 mm
2235 mm
2235 mm
座椅高度
217 mm
217 mm
217 mm
217 mm
217 mm
总长
2725 mm
2765 mm
2765 mm
2830 mm
2830 mm
整车至货叉前表面的长度
1675 mm
1715 mm
1715 mm
1780 mm
1780 mm
总宽
1070 mm
1070 mm
1070 mm
1070 mm
1070 mm
货叉尺寸
35x100x1050 mm
35x100x1050 mm
35x100x1050 mm
35x100x1050 mm
40x100x1050 mm
货叉架(ISO 标准);A 类 / B 类
ISO 等级 II
ISO 等级 II
ISO 等级 II
ISO 等级 II
ISO 等级 II
整车宽度
973 mm
973 mm
973 mm
973 mm
973 mm
货叉间距(最小 / 最大)
240/905 mm
240/905 mm
240/905 mm
240/905 mm
240/905 mm
离地间隙(门架满载下落)
70 mm
70 mm
70 mm
70 mm
70 mm
离地间隙(轴距中心)
102 mm
102 mm
102 mm
102 mm
102 mm
最小直角堆垛通道宽度(托盘1000x1200宽度)
3009 mm
3052 mm
3052 mm
3110 mm
3110 mm
最小直角堆垛通道宽度(托盘800x1200长度)
3131 mm
3174 mm
3174 mm
3232 mm
3232 mm
最小转弯半径
1360 mm
1400 mm
1400 mm
1460 mm
1460 mm
内圈转弯半径
Zero mm
Zero mm
Zero mm
Zero mm
Zero mm

性能表现

行驶速度(满载 / 空载)
12/12 km/h
12/12 km/h
12/12 km/h
12/12 km/h
12/12 km/h
起升速度(满载 / 空载)
330/560 mm/s
330/560 mm/s
305/560 mm/s
305/560 mm/s
280/560 mm/s
下降速度(满载 / 空载)
500/450 mm/s
500/450 mm/s
500/450 mm/s
500/450 mm/s
500/450 mm/s
最大牵引力(满载 / 空载)
7664 N
7380 N
8193 N
8193 N
8770 N
最大爬坡能力(满载 / 空载)
15 %
15 %
15 %
15 %
15 %
行车制动器
电子 / EAB
电子 / EAB
电子 / EAB
电子 / EAB
电子 / EAB
驻车制动器
自动 / 电动
自动 / 电动
自动 / 电动
自动 / 电动
自动 / 电动

电动

行驶马达 (S2-60') AC
4.5 kW
4.5 kW
4.5 kW
4.5 kW
4.5 kW
液压马达 (S3-15%) AC
9 kW
9 kW
9 kW
9 kW
9 kW
电池电压 / 标称容量
36/930 V/Ah
36/1085 V/Ah
36/1085 V/Ah
36/1240 V/Ah
36/1240 V/Ah
电池重量(最小)
905 kg
1035 kg
1035 kg
1180 kg
1180 kg
电池舱*(长 x 宽 x 高)
419/988/787 mm
462/988/787 mm
462/988/787 mm
521/988/787 mm
521/988/787 mm

其他

驱动控制单元形式
交流逆变器
交流逆变器
交流逆变器
交流逆变器
交流逆变器
工作压力(系统)
202 bar
202 bar
219 bar
219 bar
235 bar
工作压力(属具)
140 bar
140 bar
140 bar
140 bar
140 bar
驾驶员耳侧声压级(基于 EN 12 053)
67 dB
67 dB
67 dB
67 dB
67 dB

功能特性

类似设备

  • 柴油叉车 柴油叉车

    柴油叉车

    体验山猫柴油叉车的强劲动力和精准操控性。山猫专为高性能打造,面对挑战,轻松驾驭。

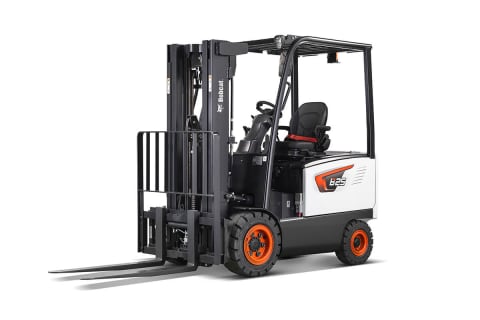

  • 电动叉车 电动叉车
